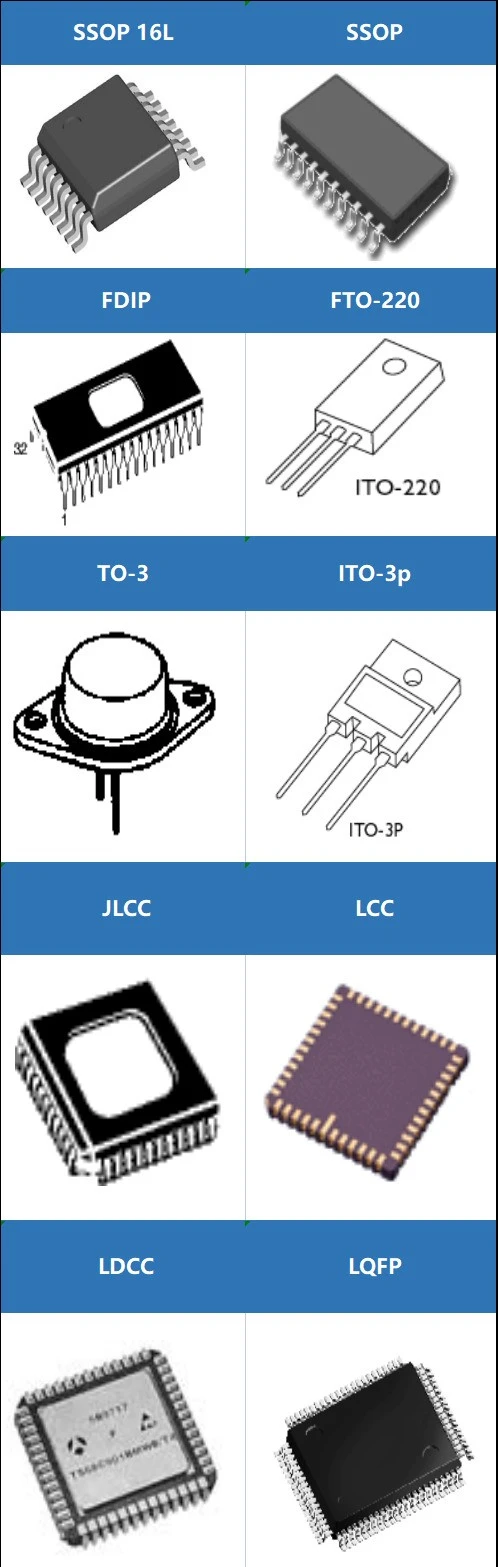

以下是集成电路封装工艺种类的系统解析,综合技术演进、结构特点和应用场景,结合行业最新发展趋势整理而成:
DIP(双列直插式封装)
结构:两侧平行引脚直插PCB通孔,陶瓷/塑料外壳。
特点:引脚数≤100,机械强度高,手工焊接方便;但体积大,频率低(<100MHz)。
应用:早期CPU(如8088)、低复杂度IC。
SOP/SSOP(小外形封装)
结构:L形引脚表面贴装,塑料或陶瓷基底,引脚数10-40。
演变:衍生SOIC(更薄)、TSSOP(超薄间距0.65mm)。
优势:成本低,自动化生产效率高,占板面积小。
QFP(四侧引脚扁平封装)
结构:四边展开翼形引脚,引脚中心距0.4–1.0mm。
局限:引脚数>300时焊接良率下降,高频信号易受干扰。
BGA(球栅阵列封装)
PBGA(塑料基):成本低,计算机主板常用
CBGA(陶瓷基):军工/航天的耐高温方案
µBGA/CSP:芯片尺寸级封装
相同400引脚:QFP面积160cm² → BGA仅7cm²
自校准效应提升贴装精度(公差0.3mm vs QFP 0.08mm)
革命性设计:底部矩阵锡球替代引脚,间距1.5–0.3mm。
优势对比:
分支:
CSP(芯片级封装)
阻抗降低30%,信号延迟改善
散热路径仅0.2mm,热阻优化40%
定义:封装体尺寸≤1.2倍芯片尺寸,引脚数理论可达1000+。
性能突破:
应用:手机存储器、IoT模组。
WLCSP(晶圆级封装)
流程整合:直接在晶圆上完成凸点、测试、切割,省去基板。
适用场景:超小型传感器(如MEMS麦克风)。
SiP(系统级封装)
核心价值:多芯片+被动元件3D堆叠,实现完整子系统。
案例:苹果Watch S系列芯片集成处理器、内存、射频模块。
3D IC(三维封装)
技术:TSV硅通孔垂直互连,堆叠密度提升5–10倍。
挑战:热管理复杂度剧增,需协同设计散热微通道。
graph LRA[晶圆切割] --> B[Die Attach 芯片贴装]B --> C[Wire Bonding 引线键合]C --> D[Molding 塑封]D --> E[Laser Marking 打标]E --> F[Final Test 终测]
键合技术:金线(高频)、铜线(成本优)、倒装焊(Flip-Chip)
环保趋势:无铅焊料、无卤素EMC(环氧模塑料)
微型化持续:从DIP→QFP→BGA→CSP,单位面积I/O密度提升100倍。
异质集成:SiP融合硅/化合物半导体,支持AI芯片异构计算。
埋入式封装:PCB层间嵌入芯片,缩短布线长度50%。
封装芯片清洗剂选择:
水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。
污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。
这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。
合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。
合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。
推荐使用合明科技水基清洗剂产品。
