导语:

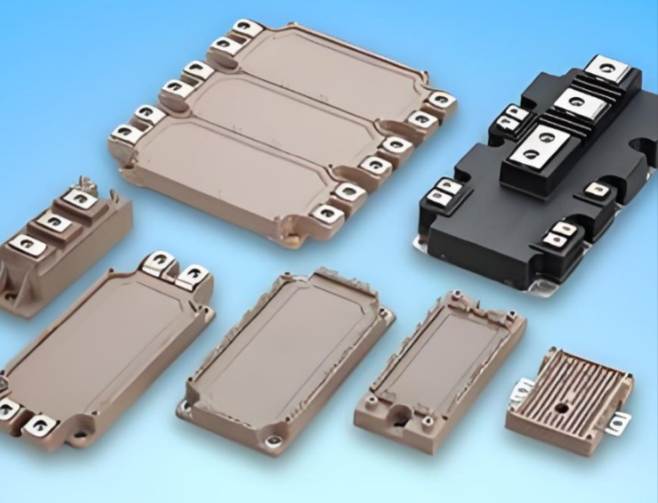

在芯片的世界里,清洁度往往决定了生死。随着新能源汽车和高压直流输电的爆发,IGBT(绝缘栅双极型晶体管)等功率器件的地位如日中天。然而,在追求高性能的同时,一个看似不起眼却至关重要的环节——清洗工艺,正面临着前所未有的挑战。
今天,我们不谈枯燥的参数,而是聊聊如何把IGBT和SIP(系统级封装)等精密器件“洗”得既干净又安全,同时还能拯救我们的地球。
曾几何时,工业界清洗IGBT模块的“老法师”们,习惯使用正溴丙烷等传统溶剂。这就像是用强力去污粉,虽然去污力强,但不仅对环境不友好,更难以满足当下日益严苛的环保法规(如欧盟REACH规范)和对产品可靠性的极致追求。
现在的局面是: 传统的溶剂型清洗已成过去式,水基清洗正成为绝对的主流。
但这不仅仅是换一瓶清洗剂那么简单。水基清洗是一场工艺的革命,它要求我们从“简单粗暴”转向“精细呵护”。

在SIP(系统级封装)、POP(堆叠封装)以及IGBT模块的制造过程中,锡膏和焊膏是不可或缺的“胶水”。但焊接之后留下的助焊剂残留,就像是精密电路上的“定时炸弹”。
隐患: 如果清洗不彻底,残留物会导致电化学腐蚀、离子迁移,甚至造成金属迁移失效。
难点: 这些器件结构复杂,既有微小的缝隙,又有娇贵的芯片材料。
我们的目标很明确: 既要像外科医生一样精准去除污染物,又要像保姆一样保护器件材料不受腐蚀、不变色。
面对A客户(某知名IGBT制造商)从正溴丙烷转型的迫切需求,我们并没有简单地推荐一款产品,而是提供了一套“半水基清洗工艺解决方案”。
核心技术亮点:
专利配方,刚柔并济: 我们的清洗剂不仅能强力去除IGBT凹槽内顽固的锡膏残留,还能去除金属界面的高温氧化膜。
亲水性强,易于漂洗: 清洗后,用水就能轻松漂洗干净,不留痕迹。
芯片级的呵护: 配方中特别添加了保护芯片的独特材料,确保清洗过程对芯片“零伤害”。
实战效果:
在A客户的案例中,我们采用了合明半水基清洗剂W3300T,配合超声波清洗工艺。结果显示:大量的锡膏残留被完全洗净,金属表面呈现出均一的洁净状态,且芯片完美兼容。
| 考量维度 | 关键决策点 | 专家建议 |
| 洁净度指标 | 外观残留 vs 离子污染度 | 根据产品应用场景(如汽车级 vs 消费级)定义洁净度,避免过度清洗或清洗不足。 |
| 污染物认知 | 免洗锡膏 vs 水溶性锡膏 | 不同的锡膏残留物可清洗性不同,必须先“知己知彼”,才能选择对应的清洗剂。 |
| 设备配置 | 批量式 vs 通过式 | 小批量/多品种选批量式(灵活省钱);大批量/单一品种选通过式(高效高产)。 |
| 工艺参数 | 温度、时间与超声频率 | 水基清洗对温度和时间敏感,设备必须支持超声或喷淋,且需与清洗剂相辅相成。 |

您可能要问,为什么我们要对清洗如此“吹毛求疵”?因为污染物远比肉眼看到的复杂。
污染物的“三宗罪”:
离子型污染物: 它们是隐形的“短路制造者”。一旦接触湿气并通电,它们会发生电化学迁移,长出树枝状结构,破坏电路板功能。
非离子型污染物: 它们能穿透PCB绝缘层,在板表层下“野蛮生长”枝晶。
粒状污染物: 如焊料球、灰尘等,它们会导致焊点拉尖、产生气孔甚至短路。
在这些污染物中,助焊剂或锡膏的热改性生成物是绝对的“头号通缉犯”。离子型残留易引起电迁移,松香树脂残留易吸附灰尘导致开路。因此,合明科技研发的水基清洗剂,配合合适的清洗工艺,能为芯片封装前提供绝对洁净的界面条件。
打破垄断,中国“智”造:
合明科技运用自身原创的产品技术,满足了芯片封装工艺制程清洗的高难度要求,打破了国外厂商在行业中的垄断地位,为芯片封装材料的全面国产自主提供了强有力的支持。
我们的底气:
标准制定者: 我们受邀成为国际电子工业连接协会技术组主席单位,编写了全球首部中文版《清洗指导》IPC标准(IPC-CH-65B CN)。
技术护城河: 拥有五十多项知识产权和专利,是国内少数拥有完整电子制程清洗产品链的公司。
全领域覆盖: 从半导体芯片封测(FlipChip, 2.5D/3D堆叠, COB绑定前清洗)到PCBA组件终端,我们都有成熟的解决方案。
从传统的溶剂清洗转入水基清洗,不仅仅是环保合规的被动选择,更是提升产品可靠性、延长器件寿命的主动进化。
合明科技专注水基清洗剂研发20余年,我们深知:清洗材料与设备必须相辅相成。无论是SIP、POP还是IGBT,我们致力于用最专业的技术,为您解决最棘手的清洗难题,让每一个焊点都纯净如初,让每一次连接都坚如磐石。
