国产芯片发展现状与挑战分析及合明科技芯片清洗剂介绍

当前中国在逻辑芯片和高端存储芯片领域,正沿着“成熟工艺夯实基本盘,先进工艺持续突破”与“全产业链自主化”的双主线战略稳步推进。


下表清晰地展示了这两大领域的关键进展与布局。

芯片类别发展重点关键进展主要参与者
逻辑芯片28nm等成熟及次先进工艺28nm工艺研发进展顺利,已通过功能性验证;在模拟、电源管理、AI推理等特定领域寻求突破。晶合集成、闻泰科技、云天励飞
256层及以上存储芯片技术自主与架构创新实现三级突破:国产QLC芯片单晶粒容量达2Tb;采用国产设备的生产线预计试生产;发布全球首颗二维-硅基混合架构闪存芯片。长江存储、新存科技、复旦团队

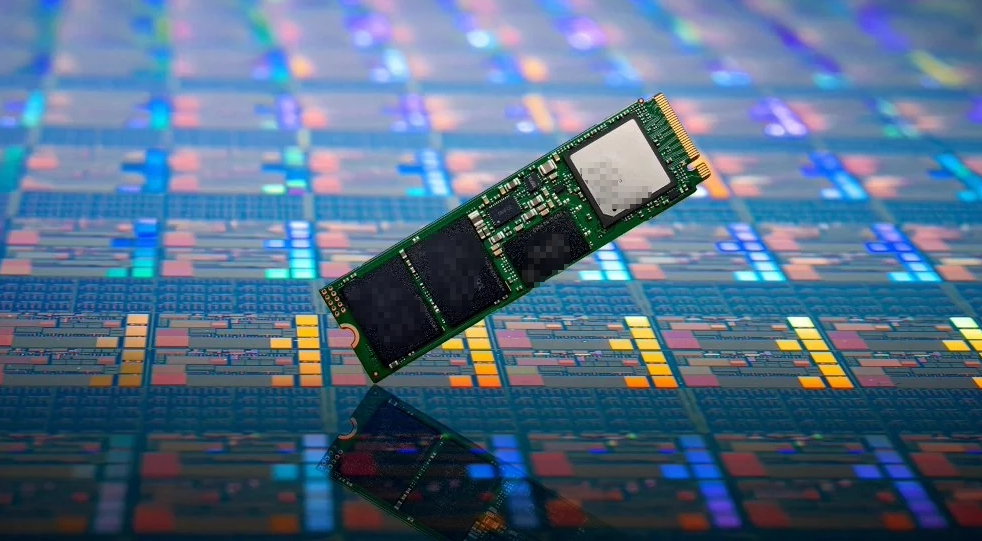

存储芯片的突围之路

在高端存储芯片领域,国产化替代和技术创新是核心关键词,具体体现在以下几个方面:

  • 全产业链自主化取得实质进展:国内存储芯片产业不仅在介质层面实现了高容量芯片的突破,更在生产设备国产化上迈出关键一步。一条完全采用国产设备的生产线已建成,预计将在2025年下半年进行试生产,2026年全面量产。这为供应链安全提供了坚实保障。

  • 前沿架构实现“换道超车”:除了在传统3D NAND技术上堆叠层数,国内科研力量开始在底层架构上寻求颠覆性创新。复旦团队成功研发的全球首颗二维-硅基混合架构闪存芯片“长缨”,就是一个标志性事件。这种新架构的性能远超现有闪存,且能与现有芯片产线良好兼容,为中国企业在下一代存储技术的竞争中抢占了先机

  • 新型存储开辟细分赛道:针对AI、数据中心等特定场景的需求,国内企业也在探索新的存储类型。例如,新存科技发布的内存级存储芯片NM111,兼具大容量和低延迟特性,旨在解决计算与存储之间的速度瓶颈

 面临的挑战与未来展望

尽管进展显著,但未来发展仍需应对诸多挑战:

  • 逻辑芯片的先进制程挑战:迈向5纳米及更先进工艺时,面临光刻机等设备限制、良率提升和成本控制的巨大挑战。这意味着短期内,在发展先进工艺的同时,充分利用和优化成熟制程仍是务实之选。

  • 存储芯片的生态与成本:对于“长缨”这类基于新材料的芯片,如何降低二维材料的制备成本,并推动整个软件和硬件生态适配新的存储协议,是决定其能否大规模商用的关键

  • 全球市场竞争:全球存储芯片市场仍由三星、SK海力士、美光等国际巨头主导。国产芯片需要在性能、成本和可靠性上持续提升,才能在激烈的市场竞争中赢得更多份额。

综合来看,中国芯片产业正采取一种多路径并行的务实策略:一方面在现有技术路线上坚定不移地实现国产替代,解决“有无”问题;另一方面在前沿技术领域大胆创新,争取“定义权”。

希望以上分析能帮助你了解当前国产芯片的发展态势。

合明科技芯片封装前锡膏助焊剂清洗剂介绍:

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。

合明科技致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。合明科技 (13691709838)Unibright 是一家集研发、生产、销售为一体的国家高新技术、专精特新企业,具有二十多年的水基清洗工艺解决方案服务经验,掌握电子制程环保水基清洗核心技术。水基技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用。是IPC-CH-65B CN《清洗指导》标准的单位。合明科技全系列产品均为自主研发,具有深厚的技术开发能力,拥有五十多项知识产权、专利,是国内为数不多拥有完整的电子制程清洗产品链的公司。合明科技致力成为芯片、电子精密清洗剂的领先者。以国内自有品牌,以完善的服务体系,高效的经营管理机制、雄厚的技术研发实力和产品价格优势,为国内企业、机构提供更好的技术服务和更优质的产品。合明科技的定位不仅是精湛技术产品的提供商,另外更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案,为客户解决各类高端精密电子、芯片封装制程清洗中的难题,理顺工艺,提高良率,成为客户可靠的帮手。

合明科技凭借精湛的产品技术水平受邀成为国际电子工业连接协会技术组主席单位,编写全球首部中文版《清洗指导》IPC标准(标准编号:IPC-CH-65B CN)(“Guidelines for Cleaning of Printed Boards and Assemblies”),IPC标准是全球电子行业优先选用标准,是集成电路材料产业技术创新联盟会员成员。

主营产品包括:集成电路与先进封装清洗材料、电子焊接助焊剂、电子环保清洗设备、电子辅料等。

半导体技术应用节点:FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前清洗;晶圆级封装;高密度SIP焊后清洗;功率电子清洗。
