半导体是现代电子工业的“基石”，其类型、作用和面临的挑战构成了信息社会的技术核心。

下面我将从这三个方面为您详细阐述。

一、半导体的主要类型

半导体可以根据材料、掺杂类型和器件功能等多种方式分类。以下是几种最主流的分类方式：

1. 按材料分类

• 元素半导体：由单一元素构成。

• 硅：当今半导体产业的绝对主导者，超过95%的集成电路和微芯片都基于硅。它储量丰富、性能稳定、技术成熟、成本相对较低。

• 锗：最早的半导体材料，但因性能不如硅，现在主要用于一些特殊领域，如红外光学器件和部分高频晶体管。

• 化合物半导体：由两种或更多元素构成。

• 碳化硅：耐高压、耐高温、热导率高，主要用于电动汽车、轨道交通、智能电网等高压功率器件。

• 氮化镓：电子迁移率极高，适用于高频、高效率的射频器件和快速充电器。

• III-V族化合物：如砷化镓、氮化镓、磷化铟。它们具有电子迁移率高、耐高压、耐高温、发光效率高等优点，广泛应用于高频射频器件（手机基站）、功率放大器和光电器件（LED、激光器）。

• II-VI族化合物：如硫化镉、碲化镉，主要用于太阳能电池和红外探测。

• 宽禁带半导体：这是化合物半导体中的一个重要子类，因其禁带宽度远大于硅而得名。

2. 按掺杂类型分类

这是半导体制造的基础，通过掺入杂质来精确控制其导电性。

• N型半导体：在本征半导体中掺入提供多余电子的杂质（如磷、砷），电子成为多数载流子，导电主要靠电子。

• P型半导体：在本征半导体中掺入能接受电子而产生“空穴”的杂质（如硼、镓），空穴成为多数载流子，导电主要靠空穴。

P型和N型半导体的结合，形成了所有半导体器件（如二极管、晶体管）的基本结构。

3. 按器件功能分类（这是其“作用”的直接体现）

• 集成电路：将数以亿计的晶体管、电阻、电容等元件集成在一小块硅片上，构成一个完整的功能电路，是计算机、手机、智能设备的大脑和心脏。

• 微处理器：如电脑的CPU。

• 存储器：如DRAM（内存）、NAND Flash（固态硬盘）。

• 分立器件：独立的、功能单一的半导体器件。

• 晶体管：用于放大和开关信号，是构建数字电路的基石。

• 二极管：允许电流单向通过，用于整流、检波等。

• 功率器件：如IGBT、MOSFET，专门用于处理高电压、大电流，是能源转换和控制的核心。

二、半导体的核心作用

半导体几乎渗透了现代社会的每一个角落，其核心作用可以概括为以下几点：

1. 信息处理与计算（计算机与逻辑芯片的核心）

• 通过晶体管的“开”和“关”状态代表二进制的“0”和“1”，构成了所有数字计算和逻辑运算的基础。从个人电脑到超级计算机，再到智能手机，其运算能力都源于半导体集成电路。

2. 数据存储（记忆的核心）

• 各种类型的半导体存储器（如DRAM， NAND Flash）负责临时或永久地存储程序、数据和文件。我们手机的照片、电脑的操作系统都存储在其中。

3. 传感与探测（感知世界的核心）

• 半导体对光、热、磁、压力、化学物质等非常敏感。因此被制成各种传感器，如手机中的图像传感器、环境光传感器、气压计等，让设备能够“感知”周围环境。

4. 能量控制与转换（电力管理的核心）

• 变频家电：空调、冰箱。

• 清洁能源：太阳能逆变器、风力发电。

• 电动汽车：电驱控制、车载充电、充电桩。

• 工业控制：机器人、电机驱动。

• 功率半导体器件是现代电力电子技术的基础。它们高效地控制电能的形态（交流/直流转换、电压/频率变换），广泛应用于：

5. 光电子应用（光与电的桥梁）

• 发光二极管：将电能转化为光，用于照明和显示。

• 激光器：用于光纤通信、数据存储、医疗设备和工业加工。

• 光电探测器：将光信号转换为电信号，用于光纤通信接收端和太阳能电池。

三、半导体产业面临的重要挑战

随着技术发展到纳米尺度，半导体产业正面临前所未有的物理和工程极限挑战。

1. 物理极限的挑战（“摩尔定律”的放缓）

• 制程微缩的极限：晶体管尺寸已逼近几个原子的宽度，量子隧穿效应等物理现象导致晶体管无法可靠地“关闭”，漏电和功耗急剧增加。

• 功耗与散热问题：单位面积集成的晶体管数量爆炸式增长，导致芯片功耗密度（“功率墙”）和散热问题极其严峻，限制了性能的进一步提升。

• 经济成本挑战：建设一座先进制程的晶圆厂（如3nm、2nm）成本高达数百亿美元，研发和制造成本呈指数级增长，使得只有极少数公司能够参与竞争。

2. 材料与工艺的创新挑战

• 寻找新材料：需要不断探索新的沟道材料（如锗、III-V族化合物）和高K金属栅极等，以替代传统的硅和二氧化硅，提升器件性能。

• EUV光刻技术的极限：极紫外光刻是目前最先进的制造技术，但其本身已极其复杂和昂贵。如何推动其向更高精度的下一代（如High-NA EUV）发展，并控制成本，是一大挑战。

• 三维结构制造：为了在平面上容纳更多晶体管，产业已从平面晶体管转向三维FinFET，再到更复杂的GAA晶体管，这些三维结构的制造、测量和检测难度极大。

3. 设计与集成挑战

• 芯片设计与验证复杂性：包含数百亿晶体管的芯片，其设计、功能验证、时序分析和物理实现变得异常复杂，需要巨大的研发投入和先进的EDA工具。

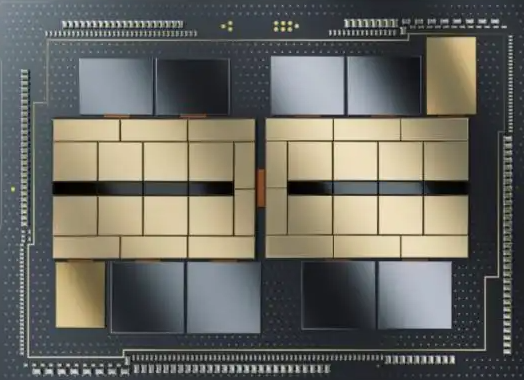

• 先进封装技术：当“摩尔定律”在单一芯片上难以为继时，通过先进封装（如2.5D/3D IC、Chiplets）将多个不同工艺、不同功能的芯粒集成在一起，成为延续算力增长的新路径。但这带来了新的互连、散热和测试挑战。

4. 供应链与地缘政治挑战

• 全球供应链的脆弱性：半导体产业链高度全球化，从设计、设备、材料到制造分布在不同国家和地区。任何环节的中断（如自然灾害、疫情、地缘冲突）都会对全球供应造成巨大冲击。

• 技术自主与出口管制：半导体被视为国家战略技术，主要国家和地区（如美国、中国、欧盟、日本、韩国）都在努力建立自主可控的产业链，导致技术竞争加剧和出口管制措施，增加了产业发展的不确定性。

5. 新兴领域的挑战

• 专用计算架构：为应对AI、自动驾驶等特定任务，需要设计专用的ASIC、FPGA等，这要求全新的设计范式和软件生态。

• 量子计算与后CMOS时代：业界已在积极探索超越传统CMOS技术的新原理器件，如碳纳米管晶体管、二维材料器件、甚至量子计算芯片，但这些技术从实验室走向大规模商用仍遥遥无期。

总结

半导体是一个类型多样、作用关键且充满活力的技术领域。它从简单的P-N结出发，构建了整个数字世界。然而，在推动技术向前发展的道路上，它正面临着从基础物理、工程技术到全球供应链的多重严峻挑战。未来的突破将依赖于材料科学、器件物理、制造工艺和芯片架构的协同创新。
