CMOS传感器芯片封装工艺流程技术全解析

封装概述

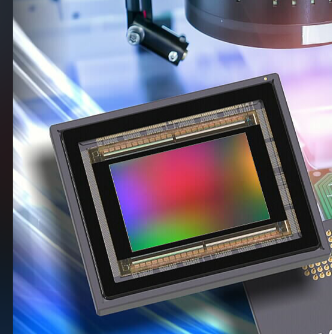

CMOS摄像头是使用互补金属氧化物半导体（CMOS）技术来捕获图像的电子设备，其芯片是图像传感器的核心部分，负责将光学图像转换为电子信号。CMOS摄像头芯片封装指的是将芯片实体与外界环境隔离的方式，包括引脚的布局、尺寸和材料等。封装的类型和质量对芯片的性能、散热和稳定性有着直接的影响2。

基本工艺流程

晶圆准备与预处理

在封装工艺开始之前，需要对晶圆进行清洗和预处理，去除表面的杂质和污染物，确保晶圆表面的平整度和清洁度。这一步骤对于后续工艺的顺利进行至关重要1。

晶圆锯切

将经过测试的晶圆切割成单个芯片。首先，对晶圆背面进行研磨，使其厚度达到封装工艺的要求。随后，沿着晶圆上的划片线进行切割，分离出单个芯片。切割技术包括刀片切割、激光切割和等离子切割，其中激光切割和等离子切割适用于高精度和小间距的晶圆1。

芯片附着

切割后的单个芯片需要附着到基底（如引线框架或封装基板）上。基底的作用是支撑芯片并实现与外部电路的电气连接。附着过程通常使用液体或固体带状粘合剂1。

互连

实现芯片与基底之间电气连接的关键步骤。常见的互连方法包括引线键合和倒装芯片键合：

• 引线键合：通过细金属线（如金线）将芯片的电极与基底引脚连接。

• 倒装芯片键合：将芯片正面朝下直接与基底焊盘连接，这种方式可以缩短电气连接路径，提高信号传输速度1。

成型

目的是为芯片提供物理保护，同时形成与外部电路的连接接口。通常使用封装材料（如塑料、陶瓷或金属）将芯片包裹起来。例如，塑料封装通过注塑成型工艺将芯片和基板固定在塑料外壳中，保护芯片免受外界环境的影响1。

封装测试

封装完成后，芯片需要进行最终的测试，以确保其性能和可靠性。测试内容包括电气性能测试、功能测试和环境适应性测试（如温度、湿度等）1。

常见封装类型

常见的CMOS摄像头芯片封装类型有QFN（四面扁平无引脚封装）、BGA（球栅阵列封装）、LGA（引脚栅格阵列封装）等，不同的封装类型在引脚布局、尺寸和材料等方面存在差异，对芯片的性能、散热和稳定性有着不同的影响2。

先进封装技术

随着技术的不断进步，先进封装技术如晶圆级封装和3D封装正在推动封装工艺向更高性能、更小尺寸和更低功耗的方向发展。晶圆级封装可分为扇入型晶圆级芯片封装（Fan - In WLCSP）、扇出型晶圆级芯片封装（Fan - Out WLCSP）等，这些技术有助于提升芯片的性能和可靠性，满足现代电子产品对小型化和高性能的需求1。

CMOS传感器芯片封装清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
